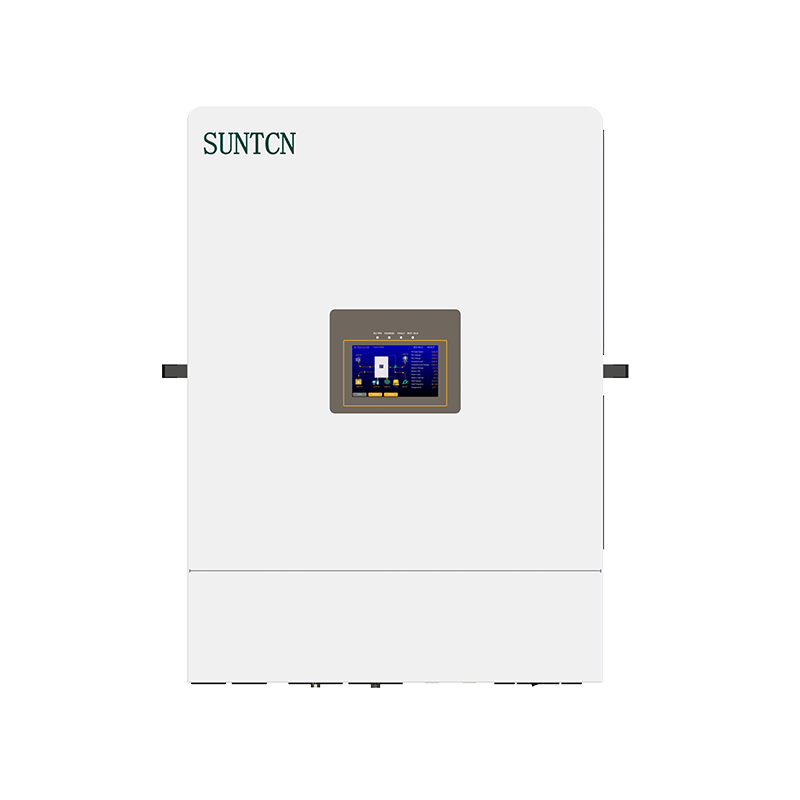

Choisir le bon onduleur hybride haute puissance est une étape décisive pour tout projet de stockage d’énergie solaire, commercial ou industriel à grande échelle. Cet article passe en revue les facteurs pratiques que vous devez évaluer : dimensionnement électrique, compatibilité des batteries et du PV, topologie, fonctionnalités de contrôle, conception thermique et mécanique, certifications, besoins d'installation et de mise en service et coûts à long terme. Les conseils ci-dessous sont intentionnellement spécifiques et orientés vers l'action afin que les ingénieurs, les équipes d'approvisionnement et les intégrateurs de systèmes puissent prendre des décisions fondées sur des preuves.
Définissez d’abord vos besoins électriques
Commencez par traduire les charges attendues et les modes de fonctionnement en chiffres électriques concrets. Déterminez les besoins en énergie continue et de pointe (surtension), la consommation d'énergie quotidienne typique, les charges critiques pour la sauvegarde et si vous avez besoin d'une capacité de transfert de charge ou de réduction de la charge à la demande. Pour les sites commerciaux et industriels, obtenez un profil de charge qui inclut les événements transitoires tels que les démarrages de moteurs. Les onduleurs hybrides haute puissance sont dimensionnés en fonction à la fois de leur puissance nominale continue et de leur capacité en kVA à court terme ; assurez-vous que l’onduleur sélectionné peut gérer les deux.
Indicateurs de dimensionnement clés à calculer
Calculez la puissance continue requise (kW), la surtension instantanée (kVA), le débit quotidien en kWh et la production attendue du générateur photovoltaïque. Tenez compte d’une expansion future : le surdimensionnement de l’onduleur par rapport aux générateurs photovoltaïques actuels peut permettre des ajouts photovoltaïques ultérieurs sans remplacement complet de l’onduleur. Déterminez également si vous avez besoin d'une sortie monophasée ou triphasée et si l'onduleur doit prendre en charge plusieurs ports de sortie CA pour les charges critiques séparées.
Compatibilité des batteries et gestion de l'énergie
La composition chimique de la batterie, la tension nominale et les interfaces de gestion de la batterie font partie des points de compatibilité importants. Confirmez la prise en charge du Li-ion (NMC/LFP), du plomb-acide, des batteries à flux ou d'autres produits chimiques utilisés par votre projet. Vérifiez les courants de charge/décharge, les paramètres de profondeur de décharge (DoD) et la façon dont l'onduleur communique avec le système de gestion de batterie (BMS) — CANbus, Modbus ou protocoles propriétaires. Un onduleur hybride qui s'intègre étroitement au BMS permettra une charge rapide plus sûre et plus efficace et un cycle tenant compte de la durée de vie.
Considérations relatives au dimensionnement et au cycle de vie de la batterie
Adaptez la capacité de la batterie (kWh) à la puissance continue de l’onduleur et aux demandes de pointe. Pour les applications haute puissance, assurez-vous que la batterie peut maintenir la sortie nominale de l'onduleur au DoD requis sans problèmes thermiques ou de tension. Tenez compte de l'efficacité aller-retour et de la dégradation du calendrier/du cycle : sélectionnez un onduleur avec des fenêtres SoC (état de charge) configurables et des profils de charge préservant la batterie.
Entrée PV, MPPT et conception de réseaux
Examinez le nombre et la capacité des entrées MPPT (Maximum Power Point Tracking). Les onduleurs hybrides haute puissance incluent généralement plusieurs canaux MPPT pour s'adapter aux réseaux de grande taille ou hétérogènes, aux orientations du toit et aux scénarios d'ombrage partiel. Vérifiez la plage de tension et de courant de chaque MPPT et si l'onduleur prend en charge les configurations PV en parallèle ou en série. Une gamme MPPT correctement adaptée évite les pertes par inadéquation et maximise la récupération d'énergie.
Stratégies de surdimensionnement et de détourage du PV
Les opérateurs surdimensionnent généralement les générateurs photovoltaïques par rapport à la valeur nominale CA de l'onduleur (appelée rapport CC/CA) afin de capter plus d'énergie pendant les périodes de faible irradiation. Vérifiez la politique de l’onduleur en matière d’écrêtage et de comportement thermique en cas de surproduction soutenue. Certains onduleurs acceptent des entrées CC plus élevées avec des commandes d'écrêtage intelligentes ; d'autres nécessitent des ratios DC/AC stricts pour protéger l'électronique.
Topologie et modes fonctionnels
Comprenez si l'onduleur prend en charge les modes de fonctionnement dont vous avez besoin : suivi du réseau, formation du réseau, démarrage au noir, îlotage et transfert transparent vers des charges de secours. Pour les micro-réseaux et les réseaux instables, la capacité de formation de réseau est essentielle car elle fournit une référence de tension et de fréquence pendant le fonctionnement en îlot. En revanche, les onduleurs qui suivent le réseau s'appuient sur le réseau comme référence stable et ne conviennent pas aux applications autonomes de démarrage en noir.
Temps de transfert et prise en charge des charges critiques
Si vous envisagez de protéger des équipements sensibles, vérifiez le temps de transfert ou de passage de l’onduleur à l’alimentation par batterie. Les conceptions « zéro interruption » ou celles avec des topologies intégrées de type UPS préservent les processus sensibles. Vérifiez également si l'onduleur propose des circuits prioritaires et des relais programmables pour séquencer les charges non critiques pendant les pannes.
Efficacité, gestion thermique et fiabilité
Les courbes de rendement comptent plus que le rendement nominal maximal. Les onduleurs haute puissance doivent maintenir une efficacité de conversion élevée sur une large plage de charge. Examinez les graphiques d’efficacité pondérée ou d’efficacité en plusieurs points, pas seulement le chiffre unique. La gestion thermique (dissipateurs thermiques, ventilateurs à air pulsé et déclassement de la température ambiante) affecte directement la fiabilité. Confirmez la plage de température de fonctionnement et si l'onduleur réduit la puissance à des températures élevées.
MTBF, fonctions de protection et redondance
Évaluez le temps moyen entre les pannes (MTBF), les conditions de garantie et les options de redondance disponibles (onduleurs parallèles, modules remplaçables à chaud). Recherchez les protections : sur/sous-tension, surintensité, anti-îlotage, protection contre les défauts à la terre, inversion de polarité CC et protection contre les surtensions. Dans les installations à haute disponibilité, la redondance au niveau de l'onduleur ou les architectures N 1 empêchent les pannes ponctuelles de provoquer des pannes majeures.
Communications, surveillance et contrôle
Les onduleurs hybrides modernes doivent fournir des communications complètes : Modbus TCP/RTU, SunSpec, API RESTful et portails cloud pour la gestion de flotte. La télémétrie en temps réel, les journaux de pannes et les mises à jour à distance du micrologiciel réduisent les déplacements des camions et améliorent la disponibilité. Si vous avez besoin d'un contrôle dynamique pour la réponse à la demande, confirmez la compatibilité avec les EMS (Energy Management Systems) tiers et la prise en charge des normes ouvertes comme OpenADR.
Sécurité, normes et certifications
Les certifications de sécurité varient selon le marché : CE, UL 1741/IEEE1547 pour l'interconnexion du réseau, CEI 62109 pour la sécurité des onduleurs et approbations du code électrique local. Pour les projets sur des marchés fortement réglementés, assurez-vous du respect des tests anti-îlotage, des exigences de passage en îlotage et des normes d'interconnexion des services publics. La présence de la certification réduit les frictions d'autorisation et démontre l'engagement du fabricant envers la qualité.
Conception mécanique et évaluations environnementales
Le facteur de forme physique est important pour l'installation : montage en rack ou au sol, boîtiers intérieurs ou extérieurs, indice de protection (IP), compatibilité du groupe électrogène et considérations sismiques. Les installations extérieures nécessitent des boîtiers IP65 et des protections appropriées contre la corrosion. Vérifiez si l'onduleur dispose d'un système CVC intégré ou si le site nécessite une climatisation séparée.
Coûts, garanties et coût total de possession
Le prix d’achat initial n’est qu’une partie de l’équation. Tenez compte de la durée de vie prévue, de la durée de la garantie (y compris la couverture du débit ou des cycles), de la disponibilité des pièces de rechange et des contrats de service. Évaluez le coût total de possession (TCO) à l’aide de scénarios incluant la maintenance, les pertes d’efficacité, les pénalités pour temps d’arrêt et les coûts de remplacement. Des garanties plus longues et des réseaux de service locaux justifient souvent un coût initial plus élevé.
Installation, mise en service et support après-vente
Évaluez le support des fournisseurs pour la mise en service, les tests d’acceptation sur site (SAT) et la formation. Un bon fournisseur fournit des guides de mise en service détaillés, des boîtes à outils pour la coordination de la protection et une assistance pour les formalités administratives d'interconnexion des services publics. Demandez des références de projets installés similaires et demandez des références de performances vérifiées sur place.
| Facteur | Que vérifier | Pourquoi c'est important |
| Puissance nominale | kW continu et kVA de surtension | Répond aux exigences de charge et de démarrage |
| Interface batterie | Produits chimiques et protocoles BMS pris en charge | Garantit un cyclisme sûr et efficace |
| MPPT et photovoltaïque | Nombre de MPPT et plage de tension | Maximise la récolte solaire |
Liste de contrôle pratique avant achat
- Documentez les charges continues et de pointe attendues et comparez-les aux valeurs nominales de l'onduleur.
- Confirmez la prise en charge de la chimie de la batterie, l’interface BMS et les limites de charge/décharge sûres.
- Vérifiez les plages MPPT et le nombre de MPPT indépendants requis par la disposition de votre baie.
- Vérifiez les certifications (UL/IEEE/IEC) pour votre marché cible et les exigences d'interconnexion des services publics.
- Évaluez les courbes d’efficacité, le déclassement thermique et les données MTBF ou de fiabilité.
- Confirmez les protocoles de communication, la gestion à distance et l'intégration avec EMS/SCADA.
- Évaluez l’étendue de la garantie, la logistique des pièces de rechange et les options d’assistance technique locale.
Conclusion
Sélection d'un onduleur hybride haute puissance nécessite une diligence raisonnable technique ciblée sur le dimensionnement électrique, la compatibilité des batteries et du photovoltaïque, la topologie, la conception thermique et mécanique, les communications et la conformité. Donnez la priorité aux onduleurs qui offrent des données de performances transparentes, des fonctionnalités de sécurité robustes et un support de service éprouvé. Utilisez la liste de contrôle et le tableau ci-dessus lors des appels d'offres et des examens d'approvisionnement pour transformer les exigences abstraites en critères d'acceptation mesurables : cela réduit les risques et contribue à garantir des performances prévisibles du système et un fort retour sur investissement.
