Le paysage énergétique mondial subit une transformation fondamentale. La hausse des tarifs de l'électricité, la prolifération rapide de l'énergie solaire sur les toits et le besoin urgent de réduire la dépendance au réseau ont fait passer la technologie des onduleurs hybrides d'une solution de niche à une exigence courante pour les systèmes énergétiques résidentiels et commerciaux. Unu centre de ce changement se trouve l’onduleur hybride basé sur le stockage d’énergie photovoltaïque et sur batterie – un dispositif qui fait bien plus que simplement convertir l’énergie solaire CC en électricité CA utilisable. Il orchestre activement le flux d'énergie entre plusieurs sources pour maximiser l'autoconsommation, minimiser les coûts et garantir la continuité de l'approvisionnement.
Ce que fait réellement un onduleur hybride
A onduleur hybride est fondamentalement un dispositif de gestion de l'énergie multidirectionnel. Contrairement à un onduleur string standard qui convertit uniquement la production solaire CC en CA pour une utilisation immédiate ou une exportation vers le réseau, un onduleur hybride gère simultanément l'énergie des panneaux photovoltaïques, d'un système de stockage d'énergie par batterie (BESS), du réseau électrique public et éventuellement d'un générateur de secours. Il décide en temps réel de quelle source puiser, s'il faut charger la batterie et quand exporter l'énergie excédentaire, le tout sur la base d'une logique de priorité configurable et de données de consommation en direct.
Cette capacité est ce qui rend les onduleurs hybrides essentiels à l’atteinte de la parité énergétique – le point auquel le coût de l’énergie auto-produite et auto-stockée est égal ou inférieur aux prix d’importation du réseau. En déplaçant intelligemment les charges et en évitant les importations de réseau aux tarifs de pointe, un système d'onduleur hybride bien configuré peut réduire considérablement les factures d'électricité tout en servant également de sauvegarde résiliente en cas de pannes.
Architecture de base : comment les chemins de puissance sont structurés
Comprendre l'architecture interne d'un onduleur hybride aide les opérateurs et les installateurs à prendre de meilleures décisions en matière de configuration et de dimensionnement. Un onduleur hybride basé sur le photovoltaïque et le stockage sur batterie intègre généralement plusieurs blocs fonctionnels clés dans une seule unité :
- Chargeur solaire MPPT : Suit le point de puissance du générateur photovoltaïque pour extraire l'énergie dans des conditions d'irradiation et de température variables. Les modèles haut de gamme incluent deux ou plusieurs trackers MPPT indépendants pour gérer des réseaux avec différentes orientations ou profils d'ombrage.
- Convertisseur de batterie bidirectionnel : Charge la batterie à partir de l'énergie solaire ou du réseau et la décharge pour alimenter les charges. L'efficacité dans les directions de charge et de décharge a un impact direct sur les pertes aller-retour du système, c'est pourquoi des taux d'efficacité de l'onduleur supérieurs à 97 % sont préférés pour les applications à cycles élevés.
- Interface grille et anti-îlotage : Gère la synchronisation avec le réseau électrique pour une importation/exportation transparente et inclut une protection anti-îlotage obligatoire pour empêcher le retour d'alimentation pendant les pannes de réseau, comme l'exigent les normes telles que IEEE 1547 et VDE-AR-N 4105.
- Bypass AC et commutateur de transfert : En modes hors réseau ou de secours, l'onduleur commute les charges du réseau vers l'alimentation par batterie/solaire, généralement en 10 à 20 millisecondes, suffisamment rapidement pour alimenter les équipements sensibles tels que les appareils médicaux ou l'infrastructure informatique.
- Port d'entrée du générateur : De nombreuses plates-formes d'onduleurs hybrides incluent une entrée CA dédiée pour un générateur diesel ou à gaz, permettant au système d'utiliser l'énergie du générateur pour charger les batteries ou compléter l'alimentation de la charge lorsque l'énergie solaire et le stockage sont tous deux insuffisants.

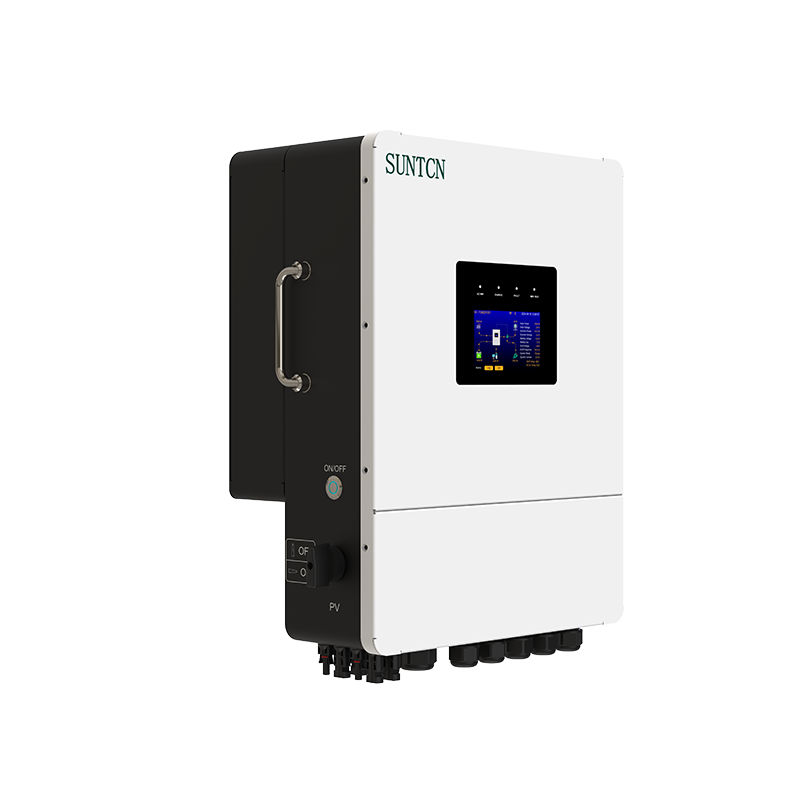

L'onduleur hybride SUNTCN intègre tous ces chemins dans un châssis compact à haut rendement, permettant aux installateurs de connecter des panneaux photovoltaïques, des batteries, un réseau et des générateurs sans dispositifs de couplage externes. Cette architecture tout-en-un réduit la complexité de l'installation et le nombre de composants – un avantage clé dans les rénovations résidentielles et les nouvelles constructions commerciales.
Gestion du flux d'énergie : explication de la logique de priorisation
La véritable intelligence d’un onduleur hybride réside dans son algorithme de gestion de l’énergie. les plates-formes offrent des modes de fonctionnement configurables qui définissent l'ordre de préférence pour la manière dont l'énergie est obtenue, stockée et exportée. Les trois modes courants sont :
Mode priorité solaire
Dans ce mode, toute la production solaire disponible est utilisée pour alimenter les charges connectées. Tout excédent une fois les charges satisfaites est destiné à charger la batterie. Une fois que la batterie atteint son plafond d’état de charge (SoC) configuré, l’excédent d’énergie solaire est exporté vers le réseau ou réduit en fonction des réglementations locales. L’importation sur le réseau n’est déclenchée que lorsque la production solaire et la décharge de la batterie ne peuvent pas répondre à la demande. Ce mode est idéal pour maximiser l’autoconsommation dans les environnements de tarifs de rachat (FiT) où les prix à l’exportation sont bas.
Mode priorité à la batterie
Ici, le système donne la priorité à la décharge de la batterie pour répondre aux charges avant de puiser sur le réseau. L'énergie solaire charge toujours la batterie pendant la journée, mais la logique de répartition est réglée pour maximiser l'utilisation de la batterie. Ce mode convient aux structures tarifaires en fonction de l'heure d'utilisation (TOU), dans lesquelles l'électricité du réseau est nettement moins chère pendant les heures creuses. La batterie est chargée à moindre coût pendant la nuit et déchargée pendant les périodes de pointe, ce qui permet de réduire considérablement la facture.
Mode priorité au réseau
En mode priorité au réseau, l'onduleur puise principalement dans le réseau pour alimenter les charges et ne passe à la batterie ou à l'énergie solaire que lorsque l'énergie du réseau n'est pas disponible ou que les tarifs dépassent un seuil défini. Ce mode est utilisé sur les marchés avec des tarifs de rachat élevés où l'exportation de l'énergie solaire est économiquement plus avantageuse que l'autoconsommation, ou dans les systèmes où la longévité de la batterie est prioritaire sur le cycle quotidien.
Compatibilité et dimensionnement des batteries pour les systèmes hybrides
Le choix de la composition chimique et de la capacité de la batterie a un impact direct sur les performances globales d'un système d'onduleur hybride. Le phosphate de fer et de lithium (LiFePO4) est devenu la chimie dominante pour les applications résidentielles et commerciales légères en raison de sa durée de vie (généralement de 3 000 à 6 000 cycles complets), de sa stabilité thermique et de sa tolérance élevée à la profondeur de décharge (DoD) allant jusqu'à 90 à 95 %.
Lors du dimensionnement du parc de batteries, les variables clés à équilibrer sont :
- Profil de charge quotidien : Calculez la consommation d'énergie quotidienne moyenne (kWh) et identifiez les périodes de pointe de demande qui doivent être compensées par le réseau.
- Exigence d'autonomie : Pour les applications de sauvegarde critiques, dimensionnez la batterie pour alimenter les charges essentielles pendant 8 à 12 heures sans apport solaire.
- Taux de décharge continu de l'onduleur : Assurez-vous que le courant de décharge continu de la batterie (taux C) est compatible avec la puissance de sortie CA de l'onduleur pour éviter les goulots d'étranglement lors d'événements de charge élevée.
- Extensibilité : Sélectionnez un onduleur hybride qui prend en charge l'extension de la capacité de la batterie via des modules de batterie parallèles, permettant ainsi au système de se développer à mesure que les besoins énergétiques augmentent au fil du temps.
| Chimie des batteries | Cycle de vie | DoD maximum | Cas d'utilisation typique |
|---|---|---|---|
| LiFePO4 | 3 000 à 6 000 | 90 à 95 % | Résidentiel, C&I, hors réseau |
| NMC (Li-NMC) | 1 500 à 3 000 | 80 à 90 % | Installations limitées en espace |
| Plomb-acide (AGM) | 300-700 | 50% | Rénovation à faible coût/ancienne |
Intégration du générateur : extension de la résilience des systèmes hybrides
Pour les sites présentant des pannes de réseau fréquentes ou des exigences élevées d'autonomie hors réseau, l'intégration d'un générateur à l'onduleur hybride crée une architecture de sauvegarde multi-sources robuste. L'onduleur hybride fait office de contrôleur principal, démarrant automatiquement le générateur lorsque le SoC de la batterie descend en dessous d'un seuil défini et l'éteignant une fois que la batterie est suffisamment rechargée – généralement à 80 % pour protéger la durée de vie du cycle.
Un paramètre de configuration clé est le limite de courant de charge du générateur , qui empêche la surcharge d'un générateur en limitant la quantité de puissance utilisée par l'onduleur pour charger la batterie par rapport à l'alimentation de la charge. Par exemple, un générateur de 5 kVA fonctionnant à 80 % de sa capacité (4 kW) pourrait allouer 2,5 kW aux charges et 1,5 kW à la charge de la batterie, garantissant ainsi que le générateur fonctionne à un facteur de charge confortable et efficace. Un dimensionnement approprié du générateur doit tenir compte à la fois de la charge combinée et de la demande de charge que l'onduleur hybride peut présenter simultanément.
Surveillance, enregistrement des données et gestion à distance
Un onduleur hybride sans surveillance complète est une opportunité manquée. Les données historiques et en temps réel sur le rendement solaire, l'état de charge de la batterie, la consommation de charge, l'importation/exportation du réseau et l'efficacité du système sont essentielles pour valider les performances du système par rapport aux objectifs de conception et pour une détection proactive des défauts.
Les principales plates-formes d'onduleurs hybrides, y compris celles de la gamme de produits SUNTCN, assurent une surveillance connectée au cloud via une communication Wi-Fi ou RS485 Modbus vers un enregistreur de données local, avec des données accessibles via un portail Web ou une application mobile. Les indicateurs clés à surveiller quotidiennement comprennent :
- Taux d'autoconsommation : Le pourcentage de production solaire directement consommée sur site (objectif : supérieur à 70 % dans les systèmes résidentiels bien optimisés).
- Taux d'autosuffisance : Le pourcentage de la demande de charge totale satisfait par l'énergie solaire et les batteries sans importation au réseau (objectif : 60 à 80 % dans les climats des latitudes moyennes avec un dimensionnement adéquat des batteries).
- Nombre de cycles de batterie et SoH : Le suivi de l'état de santé permet une planification proactive du remplacement de la batterie avant que la dégradation de la capacité n'affecte le service.
- Courbe d'efficacité de l'onduleur : Croisez l’efficacité de sortie réelle avec l’efficacité nominale CEC ou UE pour identifier les anomalies pouvant indiquer un problème matériel.
Répondre aux futures demandes énergétiques avec une plate-forme hybride évolutive
L’un des arguments convaincants en faveur du déploiement d’un onduleur hybride aujourd’hui est la pérennité. La demande d'énergie sur les sites résidentiels et commerciaux augmente, tirée par la recharge des véhicules électriques, les pompes à chaleur remplaçant le chauffage au gaz et l'électrification des processus industriels. Un système d'onduleur hybride avec stockage de batterie extensible, entrée PV multi-MPPT et compatibilité avec un générateur peut absorber ces nouvelles charges progressivement sans nécessiter un remplacement global de l'infrastructure.
Les opérateurs de réseau proposent également de plus en plus de programmes de réponse à la demande et de centrales électriques virtuelles (VPP) qui récompensent une gestion flexible de la charge. Les plates-formes d'onduleurs hybrides avec API ouverte ou capacité d'intégration VPP certifiée permettent aux propriétaires de sites de participer à ces programmes, générant des revenus à partir de leur énergie stockée tout en fournissant des services de stabilité du réseau. À mesure que les politiques de tarifs de rachat évoluent à l’échelle mondiale, cette capacité à passer d’un exportateur passif à un participant actif au réseau constituera un différenciateur significatif pour les systèmes déployés aujourd’hui.
La combinaison d'un générateur photovoltaïque bien conçu, d'un parc de batteries correctement dimensionné et d'un onduleur hybride intelligent représente la voie pratique et économiquement viable vers l'indépendance énergétique pour la majorité des utilisateurs finaux. La sélection d'une plate-forme dotée d'une gestion multi-source éprouvée, d'une efficacité aller-retour élevée et de solides capacités de surveillance à distance garantit que le système continue de fournir de la valeur bien au-delà de sa période de récupération initiale.
